HA-BNC01 口袋仪器BNC转接模块
发布时间:2022-04-11浏览次数:167

    系统特色


  • 连接HPI-1000多功能口袋仪器使用,减小信号噪声


  • 示波器输入可以使用标准示波器表笔,信号输出可以使用同轴电缆


  • 输入可以选择AC/DC耦合方式;输出可以选择0Ω/50Ω阻抗匹配

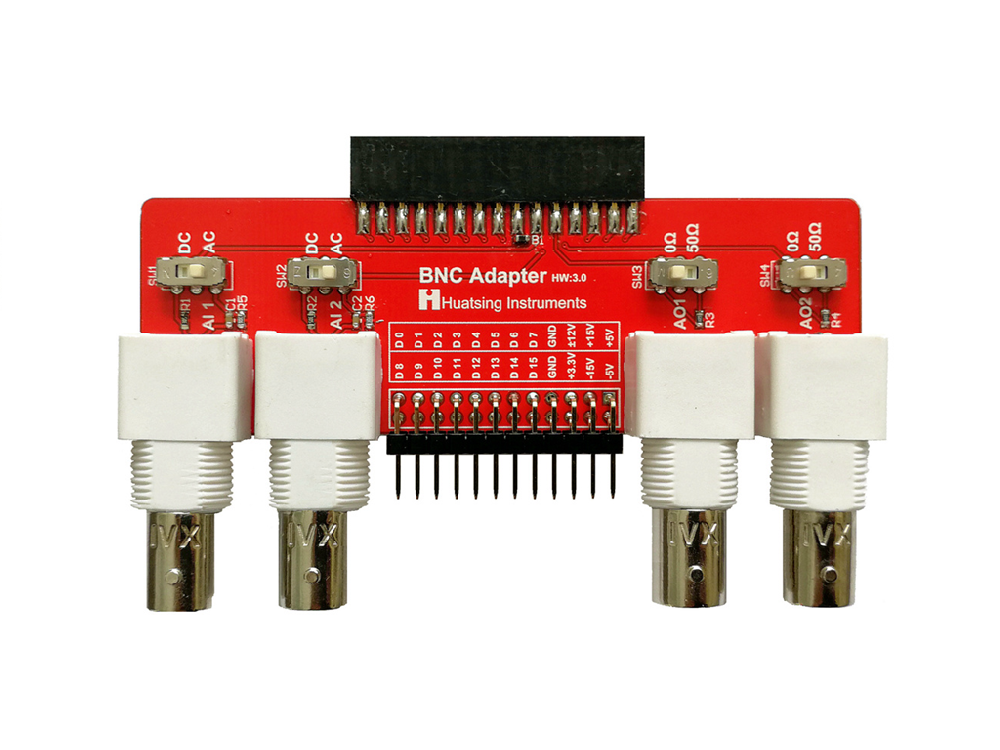

HA-BNC01转接模块可以让插针接口形式的多功能口袋仪器连接标准示波器表笔与同轴信号线,减小信号噪声,提高了信噪比。转接模块上还配有AC/DC输入耦合方式选择开关(配合HPI-1000口袋仪器使用时无需选择,DC/AC由示波器界面上的DC/AC档位开关决定)以及0Ω/50Ω输出阻抗匹配选择开关(配合HPI-1000口袋仪器使用时请选择0Ω默认档)。逻辑分析仪及电源通道转接出2x12针的双排插针接口。


       使用HPI-1000多功能口袋仪器做实验的时候,尤其是进行模电实验时,如果发现信号波形失真,有可能是外界噪声干扰或杜邦线接触不好引起的,这时候如果通过HPI专用接口连接HPI-1000多功能口袋仪器和配套的专用实验板,可以在很大程度上减小干扰;如果没有专用的实验板或是需要比较长距离的传输信号,应该通过HA-BNC01口袋仪器BNC转接模块使用专用的示波器表笔或同轴电缆传输信号。


参数

示波器接口:       BNC

信号源接口:       BNC

逻辑分析仪接口:插针

电源接口:           插针

示波器耦合方式:AC/DC(配合HPI-1000使用时在示波器界面上选择)

信号源输出阻抗:0Ω/50Ω(配合HPI-1000使用时选择默认档:0Ω)
