随着无线通信、集成电路、传感器以及微机电系统（MEMS）等技术的飞速发展和日益成熟，传感器信息获取技术已经从过去的单一化逐渐向集成化、微型化和网络化的方向发展，无线传感器网络（Wireless Sensor Network，WSN）因此孕育而生。无线传感器网络的出现引起了全世界范围的广泛关注，其应用已经由军事国防领域扩大到环境监测、交通管理、医疗健康、工商服务和反恐抗灾等诸多领域。它是继因特网之后，将对21世纪人类生活方式产生重大影响的IT技术之一。未来的人们将通过遍布四周的传感器网络直接感知客观世界，从而极大地扩展网络的功能和人类认识世界的能力。

IOEDU（上海华用）充分发挥云组态技术，面向网络化，集成化，虚拟化的特点，高级无线传感器物联网开发系统是新一代高级无线传感器网络开发系统，系统标配包括高级嵌入式网关、协调器、无线ZigBee节点和多种传感器模块（也可选配我司多达数十种类型的传感器模块），另可选配我司多种通讯模块，如WIFI、蓝牙、GSM/GPRS等。

对本系统中使用的各种传感器或控制器进行了介绍，对无线传感器网络通信协议、无线传感器网络协议支撑技术、IEEE802.15.4标准和ZigBee协议规范几个方面进行了阐述。还对物联网关键技术进行了讲解。对用户了解和掌握无线传感器网络技术提供系统全面的理论基础知识。

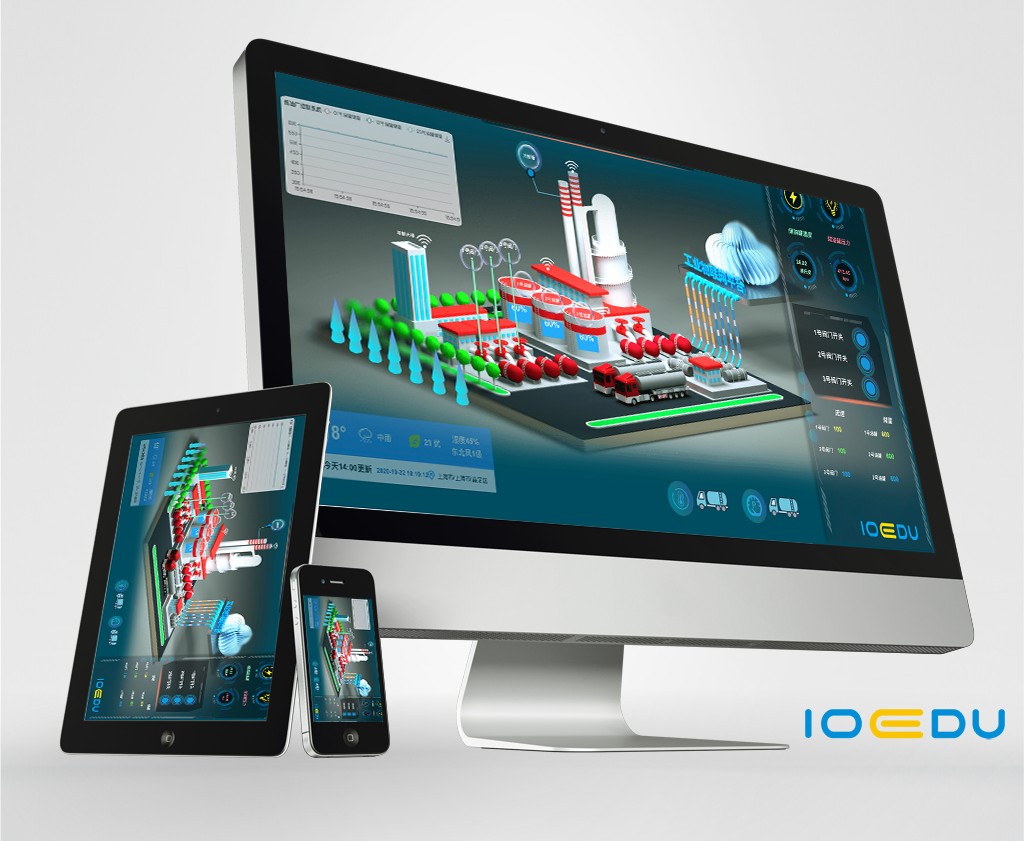

     本物联网套件可以对接IOEDU的智慧实验室IOT物联云平台，基于多种物联互联API接口协议，通过IOEDU Cloud API协议和提供的LabVIEW APIs库，快速将实验室各种设备数据，及传统实验室的传统仪器，如示波器，万用表，频谱仪，信号发生器，传统实验室，开发板等一系列实验和资源整合在一起，实现多种实验，多种仪器，多种平台混合远程实验教学。

嵌入式物联网综合网关

嵌入式综合网关处理器采用TI的Cortex M3内核的LM3S9B96微处理器，具有高性能的32位运算能力。同时还配有4.3寸QVGA液晶触摸屏和丰富的接口资源，可完成网络处理作业，还配有基于网关应用的综合实例。控制器本身也可用于高端嵌入式教学，科研开发及高性能移动终端设计。

■  采用TI的Cortex M3内核的LM3S9B96为嵌入式网关主处理器，主频为80MHz，带有256K Flash，96K SRAM

■  一个20PIN标准JTAG调试接口

■  4.3" TFT 触摸屏

■  8MB SDRAM

■  1MB串行Flash

■  两路UART接口

■  两路CAN

■  10/100BaseT以太网

■  USB OTG接口（设备、主机和OTG模式）

■  用户LED和按键

■  5V供电接口

■  集成在微处理器ROM中的SafeRTOSTM操作系统

无线ZigBee网络协调器

无线ZigBee网络协调器用于建立ZigBee网络，并且汇集各无线节点传送来的各种传感器数据，发送给嵌入式网关。无线ZigBee网络协调器采用TI*新ZigBee2007/PRO标准芯片CC2530F256。它符合IEEE802.15.4/ZigBee标准规范，频段范围2045M-2483.5M，可自由在16个频段间切换，无线数据传输速率**为250 kb/s，具有片内256K的可编程Flash，和8K的RAM，支持TI 官方Z-Stack2007/Pro协议栈，可方便快速进行二次开发，支持星状网、树状网和网状（Mesh）组网方式，支持路由中继功能、网络节点自动修复功能。

■  使用TI*新ZigBee2007/PRO标准芯片CC2530F256

■  2.2’’ TFT液晶屏

■  一路UART

■  用户LED和按键

■  一个10PIN标准JTAG调试接口

■  5V供电接口

无线ZigBee网络节点板

无线ZigBee网络节点板可安装各种传感器模块，构成无线ZigBee传感器节点板，可以加入由协调器组建的ZigBee网络，采集节点上各种传感器的数据值，并无线传送给协调器。它可作为路由器或终端设备。无线ZigBee网络节点采用TI*新ZigBee2007/PRO标准芯片CC2530F256。它符合IEEE802.15.4/ZigBee标准规范，频段范围2045M-2483.5M，可自由在16个频段间切换，无线数据传输速率**为250 kb/s，具有片内256K的可编程Flash，和8K的RAM，支持TI 官方Z-Stack2007/Pro协议栈，可方便快速进行二次开发，支持星状网、树状网和网状（Mesh）组网方式，支持路由中继功能、网络节点自动修复功能。超低功耗，支持休眠及唤醒功能。

■  使用TI*新ZigBee2007/PRO标准芯片CC2530F256

■  一个标准10PIN JTAG调试接口

■  多种供电方式：主载板直接供电、5V接口供电、2节AA电池供电

■  用户LED和按键

■  可安装多种传感器模块

数据采集类传感器模块

☆  温湿度传感器模块：温度和相对湿度一体测量，精确露点测量，可完全浸没水中，具有极高的可靠性与卓越的长期稳定性。

☆  亮度传感器模块：可自动检测环境光线的亮度，对光线的敏感度高，标称阻值10lux ，可以应用在楼宇光线检测等领域。

☆  三轴加速度传感器模块：小型低功耗、三轴、信号调理电压输出型加速计。可以测量X、Y、Z三个方向±5 g 满量程范围的加速度，可应用于倾斜感应应用中的静态加速度测量，也可应用于运动、冲击或振动产生的动态加速度的测量。适合于移动设备、游戏系统、磁盘驱动保护、图像稳定和体育与健康设备。

☆  霍尔传感器模块：可用于磁场检测。

☆  气压（海拔）传感器模块：数字式气压传感器，内置AD转换器，支持IIC通信协议，可测大气气温和大气压强，并计算出海拔高度。

☆  声音传感器模块：灵敏度高，可调输入强度。可用于声控灯，配合亮度传感器做声光报警，以及声音检测的场合。

☆  振动传感器模块：振动侦测范围宽，无方向性，灵敏度可调。可应用于防盗器、电子锁、机械设备振动检测、靶场靶心计数检测等测试振动的场合。

☆  RGB颜色传感器模块：静态监测被测物颜色。

☆  人体热释红外传感器模块：全自动感应，可用于安防产品、人体感应玩具、人体感应灯具、工业自动化控制等。

☆  普适气体和烟雾传感器模块：探测范围300～10000ppmm，可应用于家庭和工厂的气体泄漏监测装置， 适宜于液化气、丁烷、丙烷、甲烷、酒精、氢气、烟雾等的探测。

☆  超声波测距模块：高精度，盲区（2cm）超近，感应角度：不大于15度，探测距离为2cm-450cm，可应用于机器人避障、物体测距、液位检测、公共安防等。

控制类模块

☆  RGB LED等色彩控制模块：可以控制RGB LED灯的发光颜色。

☆  5V继电器控制模块：可控制各种家用电器及大电流负载。

☆  电机控制模块：可控制步进电机和5V直流电机。

仿真器

●  TI Stellaris FTDI仿真器

TI Stellaris FTDI仿真器用于对TI Stellaris系列单片机进行程序下载和调试。它配合LM Flash Programmer软件还可以直接给LM3S9B96烧写bin文件。

●  SK-CC Debugger仿真器

SK-CC Debugger多功能仿真器支持TI公司所有的RF片上系统（SoC），进行实时在线仿真、调试（CC1010除外）。
