iDAQ-1000 多通道数据采集卡
发布时间:2023-12-29浏览次数:49


一、功能简介

IDAQ-1000是一款兼USB接口、以太网接口于一身的数据采集卡;其中以太网口免驱动,适合各种开发平台使用;适合中低速、较高精度场合的测量应用。IDAQ-1000具有16路模拟输入(可配置成单端或差分或‘测电流’等方式)、2路DA输出、16路DIO、两路计数测频、3路PWM输出等功能;板载程控增益(×1,×2,×5,×10倍),每个通道可软件设置不同的放大倍数。且支持外时钟和外触发,极大的满足了不同的测量需求。IDAQ-1000的逻辑控制采用现场可编程门阵列(FPGA)实现,以提高可靠性。同时数字地(GND)、模拟地(AGND)分离,单点接地,以消除回路干扰。

IDAQ-1000是一款USB2.0总线高速、高精度数据采集板,支持热插拔,即插即用。以太网总线TCP有效带宽高达36Mbps;支持DHCP自动获取IP,开启DHCP功能后,把板卡和PC连到路由器上,可以免去配置IP等繁琐操作。

二、产品应用

    IDAQ-1000采集卡,可直接和计算机的USB或者以太网口相连,构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监控系统。它的主要应用场合为:

l  信号采集

l  电子产品质量检测

l  脉冲计数

l  方波频率测量

l  IO控制

三、产品二次开发

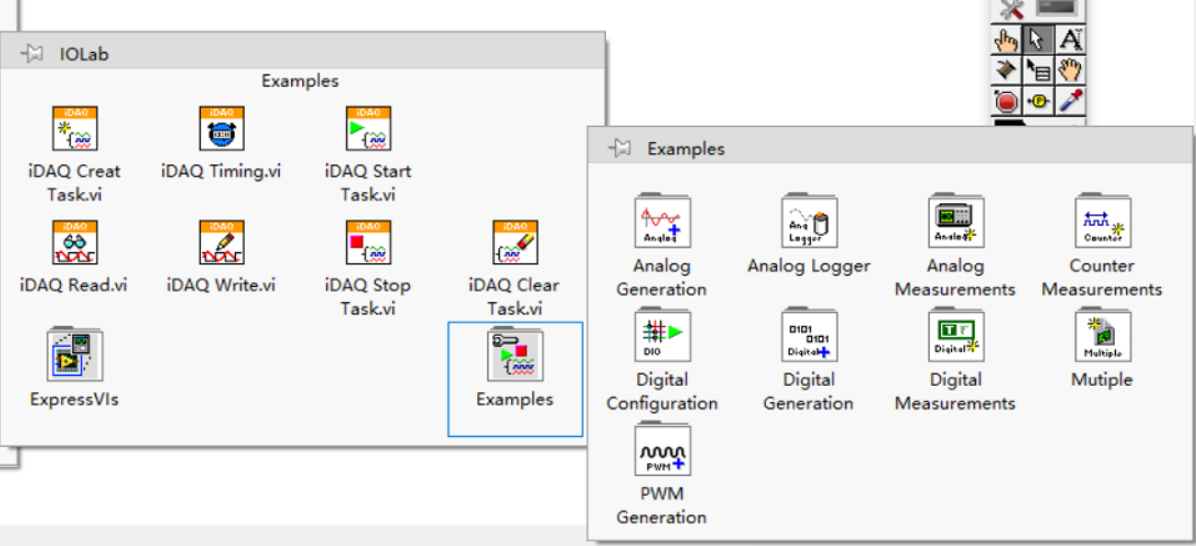

IDAQ-1000采集卡支持LabVIEW,Matlab,Python,C#,VB,C,CVI开发。
