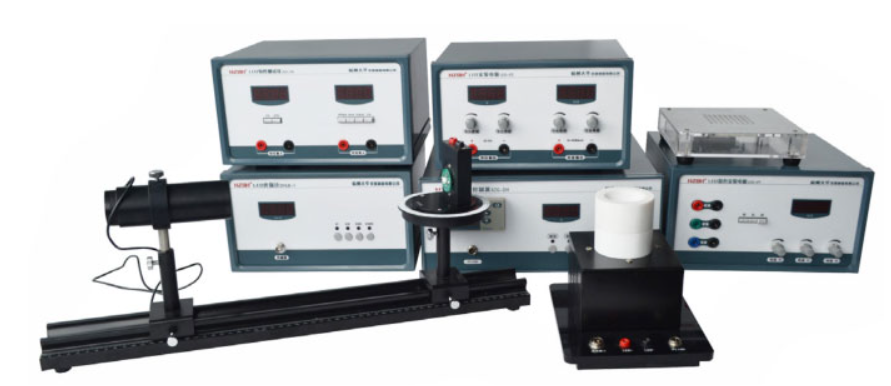

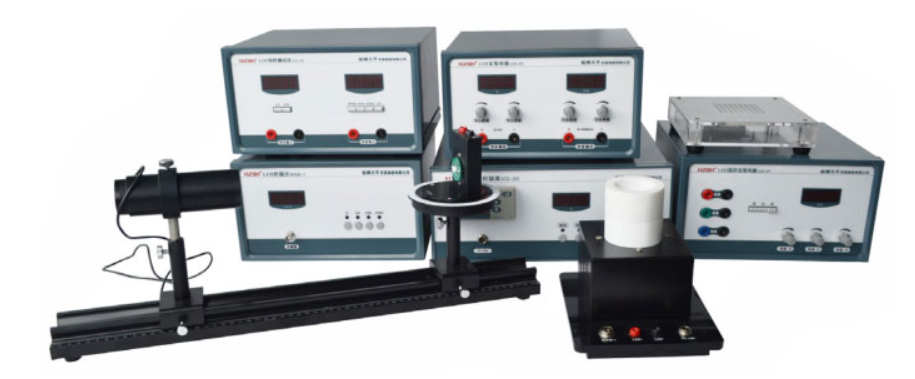

由温度控制器、光强分布测试架、测试电源、混色实验系统以及点阵显示实验系统构成，主要用于完成：（1）LED的伏安特性实验；（2）LED的电光转换曲线测试实验；（3）LED的光强空间分布实验；（4）LED混色实验；（5）LED的温度特性实验；（6）LED矩阵显示实验；

二项国家实用新型专利：ZL201220040751.2；ZL201220040710.3

主要技术特点

1、采用半导体制热和制冷，温度范围可以覆盖0～70℃；测试样品可以自由更换。

2、采用高精度和高稳定度LED轴向光强计测试LED的光强分布。

3、在光学导轨上完成LED一维光强分布实验，角度分辨率为0.1°，样品可自由更换。

4、增加了LED混色实验和点阵显示等应用性实验。

主要技术参数

1、稳压电源0～5V（350mA）连续可调，显示分辨率0.01V；

2、恒流源0～400mA连续可调，显示分辨率分别为1mA；

3、电压表0～2V和0～20V两档，测试分辨率分别为1mV和10mV；

4、电流表0～200μA，0～2mA ，0～20mA，0～2A四档显示；

5、温度控制器：0～70℃，控温电流0～4A可调；

6、光强计0.1mcd～199.9×1000mcd，分四档；

7、LED的光强分布特性测试角度*小分辨率0.1°；

8、LED混色实验，三路电流均可调，切换显示对应电流；

9、LED点阵显示，Φ5，8×8点阵LED。
