主要特点
+ 8位/12位/14位高精度ADC，观察更多波形细节
+ 带宽达300MHz，采样率达2.5GS/s
+ 标配40M存储深度，**150000wfms/s 波形刷新率
+ 低底噪声，支持多级灰度和色温功能
+ 采用Xvisual owon第三代示波器技术平台，还原信号真实情况
+ 示波器+信号发生器+万用表+频率计+高精度记录仪+逻辑分析仪（需选配相关功能）
+ Wifi功能，支持电脑和手机同屏显示和控制
+ 可配置电池模块，方便户外测试
+ 丰富触发：边沿, 视频, 脉宽, 斜率, 欠幅（Runt）, 窗口（Windows）, 超时（Timeout）, 第N边沿, 逻辑, I2C, SPI, RS232/UART等, 建立/保持、CAN ( 可选)
+ 可配置解码功能：I2C, SPI, RS232, LIN, CAN
+ 8英寸（800x600)高清显示，可配置电容触控屏
+ 支持基于web技术的互联网多线控制平台，集合电源、信号源、示波器、万用表等仪器形成互联网实验室
应用范围
电子线路检测 电路功能测试 设计与制造测试 教育和技术培训
「示波器部分」性能参数
型号 | NDS102U | NDS102 | NDS202E | NDS202 | NDS202U | NDS302 | |
带宽 | 100MHz | 200MHz | 300MHz | ||||
实时采样率 | 1GS/s | 2GS/s | 1GS/s | 2.5GS/s | |||
垂直分辨率(A/D) | 12 bits | 8 bits | 14bits | 8bits | |||
存储深度 | 40M | ||||||
波形刷新率 | 75,000 wfms/s or 150,000wfms/s | ||||||
时基范围 | 2ns/div - 1000s/div, step by 1 - 2 - 5 | 1ns/div - 1000s/div, step by 1 - 2 - 5 | |||||
上升时间（BNC上典型的） | ≤3.5ns | ≤1.7ns | ≤1.17ns | ||||
通道 | 2 + 1 (外部触发) | ||||||
采样方式 | 普通、平均值、峰值 | ||||||
显示 | 8英寸(800×600)TFT LCD | ||||||
输入阻抗 | 1MΩ±2%，与15pF±5pF并联 | 1MΩ±2%，与15pF±5pF并联; 50Ω±2% | |||||
通道间的隔离度 | 50Hz : 100 : 1, 10MHz : 40 : 1 | ||||||
**输入电压 | 1MΩ ≤ 300Vrms; 50Ω ≤ 5Vrms | ||||||
直流精度 (平均) | 平均≥16：±（3% +0.05div) for △V | ||||||
探头衰减系数 | 0.001X - 1000X, step by 1 - 2 - 5 | ||||||
低频响应（交流耦合，-3Db） | ≥10Hz(在BNC处) | ||||||
频率稳定度 | ±1ppm（典型值，Ta = + 25°C） | ||||||
波形内插 | sin(x) / x | ||||||
时间间隔（△T）测量精确度 | 单次: ±(1采 样间隔时间+1ppm x读 数+0.6ns); 平均>16:±(1采 样间隔时间+1ppm ×读 数+0.4ns) | ||||||
输入耦合 | DC, AC, and GND | ||||||
垂直灵敏度 | 1mV/div - 10V/div可选500uV/div - 10V/div | ||||||
触发类型 | 边沿, 视频, 脉宽, 斜率, 欠幅（Runt）, 超幅, 间隔, 码型，正偏离，窗口（Windows）, 超时（Timeout）, 第N边沿, 逻辑, I2C, SPI, RS232/UART, CAN ( 可选), | ||||||
解码类型(可选) | I2C, SPI, RS232/UART, LIN,CAN | ||||||
触发方式 | 自动, 正常, 单次 | ||||||
垂直移动范围 | ±2V(1mV/div～50mV/div)；±20V(100mV/div～1V/div)；±200V(2V/div～10V/div) | ||||||
信号制式和行/场频率 （视频触发类型） | 支持任何场频或行频的NTSC、PAL和SECAM广播系统 | ||||||
光标测量 | 光标间电压差（△V） ，光标间时间差（△T）水平和垂直光标可同时测量并同时显示，支持光标追踪功能 | ||||||
自动测量( 波形和参数的同时观测) | 峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、**值、*小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↓ 、延迟A→B↑ 、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数，FRF、FFR、FRR、FFF、LRR、LRF、LFR、LFF、面积、周期面积 | ||||||
数学操作 | ＋, －, ×, ÷, FFT，微分，积分，平方根函数运算，用户自定义函数，数字滤波 | ||||||
存储波形 | 100组参考波形 | ||||||
李沙育图形 | 带宽 | 满带宽 | |||||
相位差 | ±3 degrees | ||||||
接口 | USB Host & Device（支持pictBridge一键打印功能）, Pass/Fail, LAN, VGA（选配）RS232（选配） | ||||||
频率计 | 支持6位硬件频率计 | ||||||
电源 | 100V - 240V AC, 50/60Hz, CAT II | ||||||
电源 | ＜15W | ||||||
Fuse | 2A, T class, 250V | ||||||
电池 (可选) | 3.7V, 13200mA | ||||||
尺寸 | 340mm(长)x177mm(高)x90mm(宽) | ||||||
重量 | 2.6公斤(主机） | ||||||
「万用表部分」性能参数
数字显示 | 3¾ 位 (**显示 4000) | 二极管 | 0V -1V |
输入阻抗 | 10MΩ | 通断测试 | <50 (±30) beeping |
电容 | 51.2nF - 100uF: ±(3% ± 3 digits) | ||
电压 | VDC: 400mV, 4V, 400V: ±(1 ± 1 digit); max input: DC 1000V | ||
电流 | DC: 40mA, 400mA: ±(1.5% ± 1 digit); 10A: ±(3% ± 3 digits) | ||
电阻 | 400Ω: ±(1% ± 3 digits),4KΩ - 40MΩ: ±(1% ± 1 digit) | ||
「任意波形信号发生器部分」性能参数(NDS202E不可选)
**输出频率 | 25MHz |
采样率 | 125MS/s |
通道数 | 可选单通道或双通道 |
垂直分辨率 | 14 bits |
输出幅度 | 2mVpp - 6Vpp |
任意波长度 | 每通道可独立编辑8K |
标准波形 | 正弦波、方波、脉冲波、锯齿波 |
任意波形 | 指数上升、指数衰减、Sin(x)/x、阶梯波、噪声等46种内建波形以及用户自定义波形 |

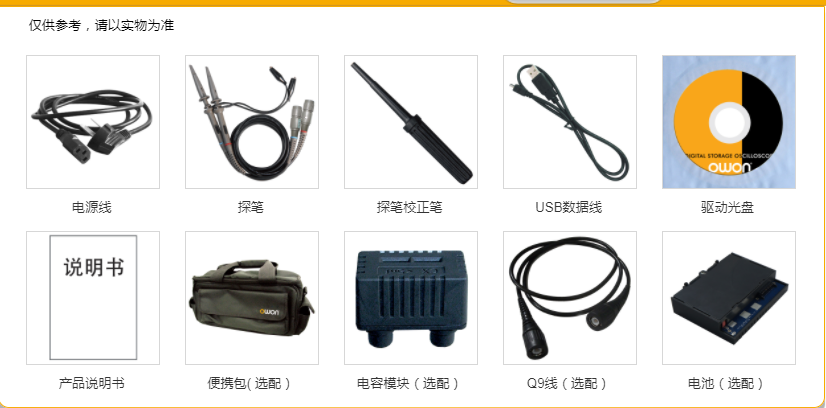

选配功能
VGA | VGA接口 |
WIF | Wifi 功能 |
AWG | 任意波形信号发生器 |
DMM | 万用表功能 |
MTS | 多点触控电容屏 |
BAT | 电池（3.7V 13200mAh） |
LAG | 16通道逻辑分析仪 |
解码选件
RS232 | RS232/UART |
SPI | SPI解码 |
I2C | I2C解码 |
CAN | CAN触发/解码 |
LIN | LIN解码 |
具体参数可根据需求定制，说明书如有更新不再另行通知。
