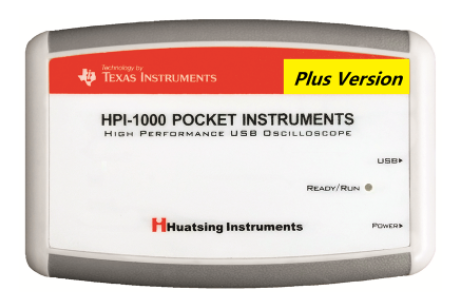

HPI-1000plus 多功能口袋仪器
发布时间:2023-03-03浏览次数:277


系统特色

·        由示波器、信号源、逻辑分析仪、固定电源、程控电源等模块构成,功能强大

·        可选配模电、数电、电路分析等实验套件,实现基础课程实验教学创新与提高

·        适合学生在宿舍/家里使用,随时随地开展实验

·        支持口袋仪器云平台,实现远程教学互动

·        在HPI-1000基础上电源模块全面升级——驱动能力更强,精度更高,纹波更低


       HPI-1000plus多功能口袋仪器具有双通道示波器、双通道信号源、16通道逻辑分析仪、频谱分

析仪、5路固定电源、1路程控电源以及网络云平台等功能。既可以作为便携式通用测量仪器使用,

也可以通过HPI专用接口与华清科仪模电、数电、电路分析、混合电路等实验套件连接使用。

HPI-1000plus多功能口袋仪器内部使用20多颗TI公司高性能芯片,在硬件及软件上为这些实验套件

及课程做了定制与优化,比一般便携式仪器使用起来更加方便、效果更好。HPI-1000plus多功能口

袋仪器可以作为口袋实验室的核心工具,将模电、数电、电路、EDA等实验课程搬回宿舍和家里随

时随地进行,不再受时间和空间的制约,还可以通过口袋仪器云平台与教师进行远程实时互动。

        HPI-1000plus型在原HPI-1000多功能口袋仪器基础上将电源模块全面升级,各路固定电源驱动

能力与精度大幅提升的同时,电源纹波(噪声)大幅下降——其中+5V基准电源纹波低至10mV以下!

      全新设计的电源模块进一步拓宽了口袋仪器的应用领域:可以完成需要大电流输出的谐振电路实

验、需要精密电压的电源转换实验以及需要低噪声电源的小信号放大实验。



模块特性指标
备注
示波器采样速率(带宽)20MSa/s(5MHz)
通道数2通道端口均带有保护
输入信号范围-15 ~ +15V

信号源1

(大信号)

波形种类正弦、三角、方波、TTL
波形刷新率15MSa/s
输出信号范围-5 ~ +5V
占空比范围0~100  %

信号源2

(小信号)

波形刷新率160KSa/s
垂直分辨率12位
输出信号范围-1.5V ~ +1.5V
*小信号幅值20mVp-p
逻辑分析仪通道数16通道通道端口均带有保护
捕获速率1MSa/s
触发方式高/低电平每通道独立设置
电源+5V200mA纹波<10mV
-5V200mA纹波<50mV
+3.3V200mA纹波<20mV
+15V100mA纹波<20mV
-15V100mA纹波<50mV
-12V~+12V(程控)50mA
