HES-TCAS24-Kit 信号链MCU实验套件
发布时间:2023-05-15浏览次数:358

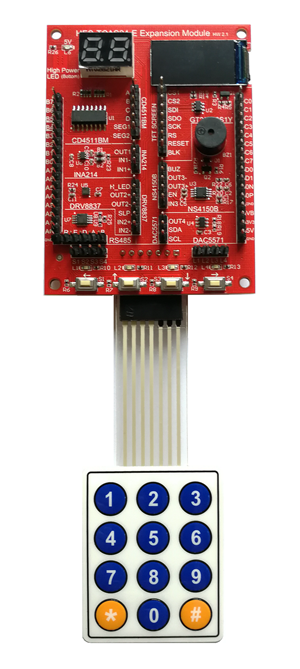

HES-TCAS24-Kit信号链MCU实验套件以上海泰矽微电子有限公司的TCAS24A信号链MCU芯片为核心CPU,由核心板HES-TCAS24-C(简称C板)与扩展板HES-TCAS24-E(简称E板)两个模块构成。TCAS24A信号链微控制器是国内研发制造,具有自主知识产权的基于32位ARM Cortex-M0内核及丰富模拟外设及数字外设资源的高新能信号链SoC芯片。该套件不但可以完成MCU、数字电路、模拟电路等实验项目,还可以配合DCLK-1000/2000、HA-EDA01等实验套件使用,拓展实验领域。同时HES-TCAS24-Kit套件小巧灵活、功能强大,适合学生在宿舍或家中进行一些科技创新、电设比赛使用。


l  ARM Cotex-M0处理器@32MHz64KB Flash/8KB SRAM26GPIO

l  114-bit高速SARADC112-bit VDAC(电压型),26-bit IDAC(电流型);

l  1个高性能跨阻放大器,2个独立多功能运放(可单独,也可级联使用),2个比较器;

l  丰富的数字外设:4UART2SPI2I2C7Timer(PWM)1RTCDMA

l  低功耗:μA级平均工作电流,Deep Sleep模式小于1μA

l  扩展资源:BCD码译码器,电流检测,集成H桥驱动,RS485DACD类功放,汉字字库,彩色TFT屏幕,高亮LED,用户LED,用户按键……(见下表)

HES-TCAS24-Kit 模块及实验项目

模 块

  MCU资源

实验项目

知识点

集成H桥驱动芯片

DRV8837

PWM

l     高功率LED驱动

l     电机驱动

l     H桥原理与应用

l     PWM

电流检测芯片

INA214

ADC

l      电流计/功率计

l      高亮LED闭环控制

l      电流检测

l      ADC原理

BCD码译码显示芯片

CD4511BM

GPIO

l     数码管显示

l      BCD码译码显示

DAC芯片

DAC5571

I2C总线

l      信号发生器

l      音频播放

l      DAC

l      I2C原理

D类功率放大器

NS4150B

GPIO

l      音频播放实验

l      信号功率放大

l      BTL输出实验

l     功率放大器分类

l     D类功放特性

l     BTL输出特性分析

汉字字库

GT20L16S1Y

I2C总线

l     汉字显示

l     硬件汉字字库工作原理

RS485芯片

SIT3485EUA

GPIO

l     RS485通信实验

l     RS485工作原理

TFT屏幕

I2C总线

l     屏幕显示实验

l     LCD屏幕工作原理

l      I2C原理

用户按键/LED

GPIO

l     按键实验

l     LED实验

l     GPIO

矩阵键盘

GPIO

l     矩阵键盘实验

l     数码管显示

l     GPIO
