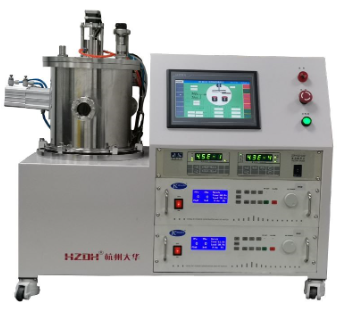

该系统兼容直流和射频溅射源,可溅射金属、非金属及化合物薄膜(如:ITO)等;广泛应用于科研院所、实验室制备单层或多层薄膜,以及新材料、新工艺研究。 主要技术参数 1、溅射腔体:约Φ250×H300mm;304不锈钢焊接腔体,圆柱式,前开门配观察窗;后置抽气系统; 2、真空系统 2.1 抽气系统 1)机械泵+分子泵两级真空系统; 2)前级泵:采用DRV-16机械泵及电磁压差式充气阀,抽速:4L/S; 3)主抽泵:分子泵转速 72000rpm, 极限压强:5×10-7Pa; 4)主抽阀:CC-63 超高真空电动闸板阀,用于分子泵与沉积室隔离;可调节分子泵抽速从而可以降低工艺气体流量,有利于稳定工艺气压; 5)旁抽、前级阀门:GDC-J16; 6)放气阀:电磁截止阀(DJ2C-6)用于真空室解除及真空充气使用。 *真空系统可以升级为进口分子泵和涡旋干泵。 2.2 真空测量:全量程数显复合真空计,测量范围:1×105~1×10-5Pa; *真空测量可以升级为进口全量程冷阴极真空计; *建议增加一个进口薄膜电容真空计,满量程0.1Torr。 2.3系统性能指标 1)极限真空度:优于7.5×10-5Pa(空载经烘烤除气后); 2)恢复真空:从大气抽至8×10-4Pa<45分钟; 3)真空室漏率:关机12小时真空度<5Pa(新设备空载); 4、磁控溅射靶(安装2个磁控溅射靶) 1)磁控溅射靶磁路模块化设计,靶材直接水冷;磁铁不泡水,避免磁铁腐蚀退磁;磁路模块化,方便不同应用随时更换; 2)靶材大小为直径50.8mm,建议厚度≤5mm,靶材利用率超过40%; 3)镀膜方式:由下往上,共焦溅镀; 4)镀膜均匀性:3英寸范围内薄膜厚度均匀性优于±5%; *可根据需求配置磁控溅射靶数量或者选用进口品牌。 5、样品台 1)样品台:抽屉式结构可装载**3英寸基片托; 2)样品台旋转:转速0-30rpm连续可调;步进电机控制,转动平稳; 3)样品台加热:采用数字温控仪,**温度300℃,自动控温及数字显示,精度±0.5℃,可设定升温斜率。加热区内,温度均匀性±5℃; 4)样品台下方设置气动基片挡板; 6、溅射电源 1)直流溅射电源:**输出功率:500W; 2)射频电源:功率300W,频率13.56MHz,数量:1套; 7、工艺气路:质量流量计,调节范围:0~200sccm一路; *可根据需求配置气源数量或者选用进口品牌。 8、控制单元:采用PLC+触摸屏控制,可实现自动一键式抽真空; 9、工业冷水机(选配,报价不含) 1)标准制冷量:2941 Kcal/h; 2) 输入功率:1.29 kw。 用气要求:腔体报空气体N2,工艺气体Ar,纯度:99.99%以上。
|
