AG-S系列单通道信号源
发布时间：2024-01-03浏览次数：46
AG-S系列单通道信号源
技术参数
| 型号 | AG051 | AG051F | AG1011 | AG1011F | ||||
|---|---|---|---|---|---|---|---|---|
| 通道 | 单通道+同步触发 | |||||||
| 带宽 | 5MHz | 10MHz | ||||||
| 实时采样率 | 125MS/s | |||||||
| 垂直采样率 | 14 bits | |||||||

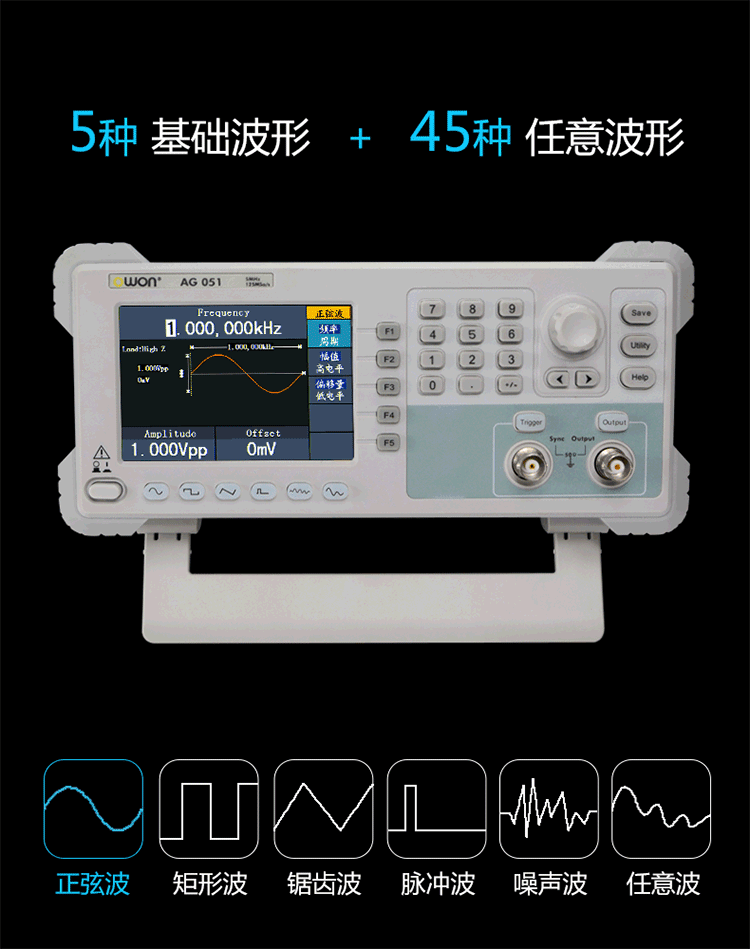

| 波形 | ||||||||
| 标准波形 | 正弦波、方波、脉冲波、锯齿波，噪声 | |||||||
| 任意波形 | 指数上升、指数衰减、Sin（x）/x、阶梯波等45种内建波形以及用户自定义波形 | |||||||
| 频率特性（**采样率400Msa/s，频率分辨率1uHz） | ||||||||
| 正弦波 | 1μHz - 5MHz | 1μHz - 10MHz | ||||||
| 方波 | 1μHz - 5MHz | 1μHz - 5MHz | ||||||
| 脉冲波 | 1μHz - 5MHz | 1μHz - 5MHz | ||||||
| 锯齿波 | 1μHz - 1MHz | |||||||
| 噪声 | 5MHz (-3dB) (typical) | |||||||
| 任意波 | 1μHz - 5MHz | |||||||
| 幅值特性 | ||||||||
| 输出幅度 | 1m Vpp - 12.5 Vpp (50Ω), 1m Vpp - 25 Vpp (高阻) | |||||||
| 幅度分辨率 | 1mVpp or 14 >digits | |||||||
| 直流偏移范围（AD+DC） | ±6.25V (50Ω), ±12.5V (高阻) | |||||||
| 偏移分辨率 | 1mV>or 4 digits | |||||||
| 输出阻抗 | 50Ω (>典型值>) | |||||||

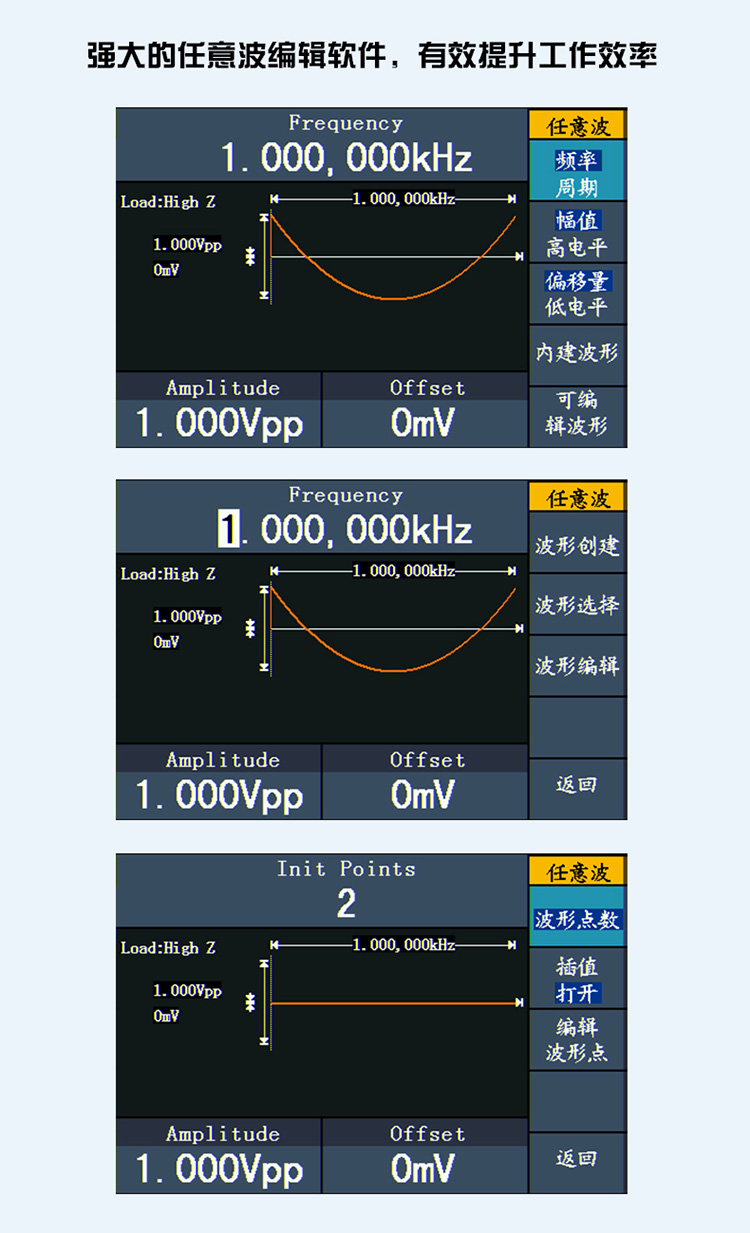

| 任意波 | ||||||||

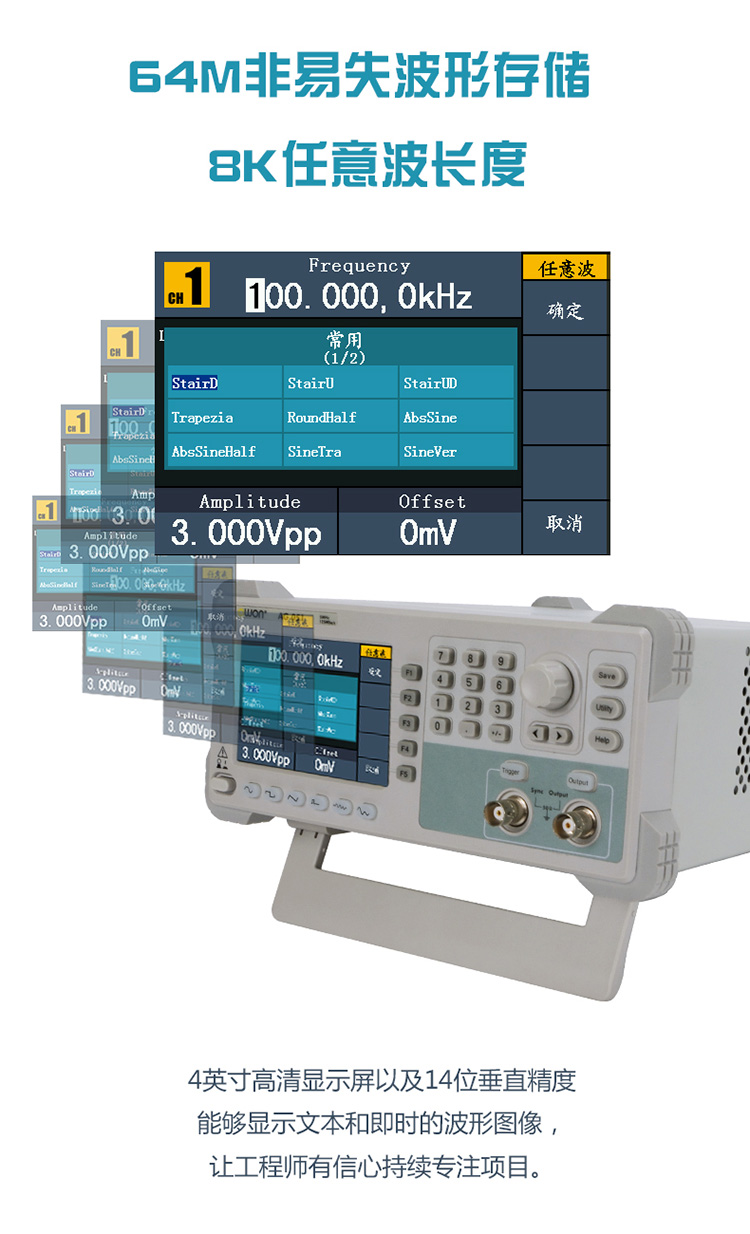

| 波形长度 | 2 pts to 8k pts | |||||||
| 采样率 | 125MS/s | |||||||
| 垂直分辨率 | 14 bits | |||||||
| 非异失存储 | 64M byte | |||||||

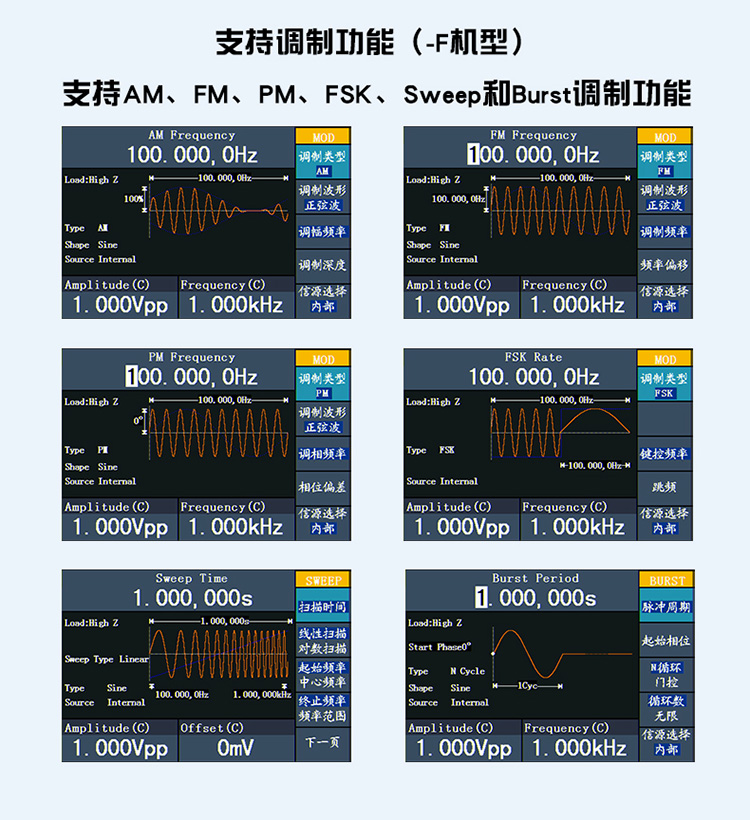

| 调制特性（选配） | ||||||||
| 调制方式 | / | AM, FM, PM, FSK, Sweep, and Burst | / | AM, FM, PM, FSK, Sweep, and Burst | ||||
| 调制频率 | / | 2mHz to 20.00KHz (FSK 2mHz - 100KHz) | / | 2mHz to 20.00KHz (FSK 2mHz - 100KHz) | ||||
| 输入/输出 | ||||||||

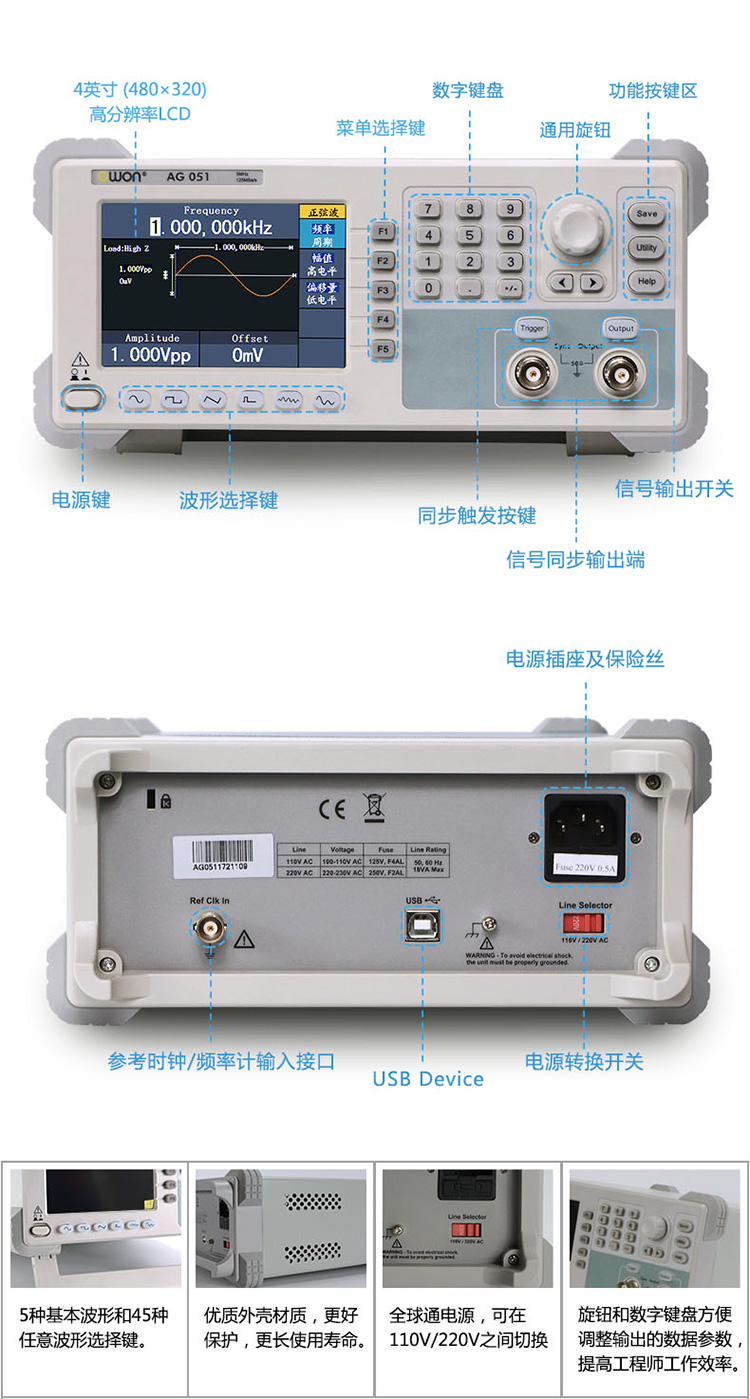

| 显示 | 4寸 (480 × 320 像素) 高分辨率TFT液晶显示 | |||||||
| 输入模式 | 外部调制输入 | 外部调制输入、 外部触发输入、 外部参考时钟输入 | 外部调制输入 | 外部调制输入、 外部触发输入、 外部参考时钟输入 | ||||
| 标准接口 | USB device | |||||||
| 机械规格 | ||||||||

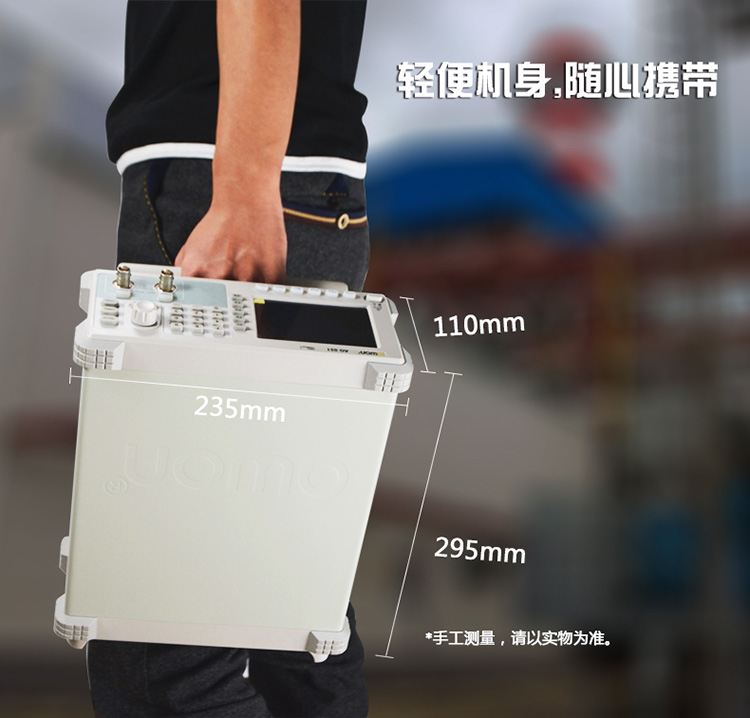

| 尺寸 | 235mm（长）× 29 0mm（高） × 295 mm(深) | |||||||
| 重量 | 3.00 kg（主机） | |||||||
具体参数可根据需求定制，说明书如有更新不再另行通知。
| 型号 | **输出频率 | 采样率 | **任意波长度 | |
| AG051 | 5MHz | 125MS/s | 8K点 | |
| AG051F | 5MHz | 125MS/s | 8K点 | |
| AG1011 | 10MHz | 125MS/s | 8K点 | |
| AG1011F | 10MHz | 125MS/s | 8K点 | |
| AG4081 | 80MHz | 400MS/s | 1M点 | |
| AG4101 | 100MHz | 400MS/s | 1M点 | |
| AG4121 | 120MHz | 400MS/s | 1M点 | |
| AG4151 | 150MHz | 400MS/s | 1M点 |
资源下载
附件
附件以*终交付为准。

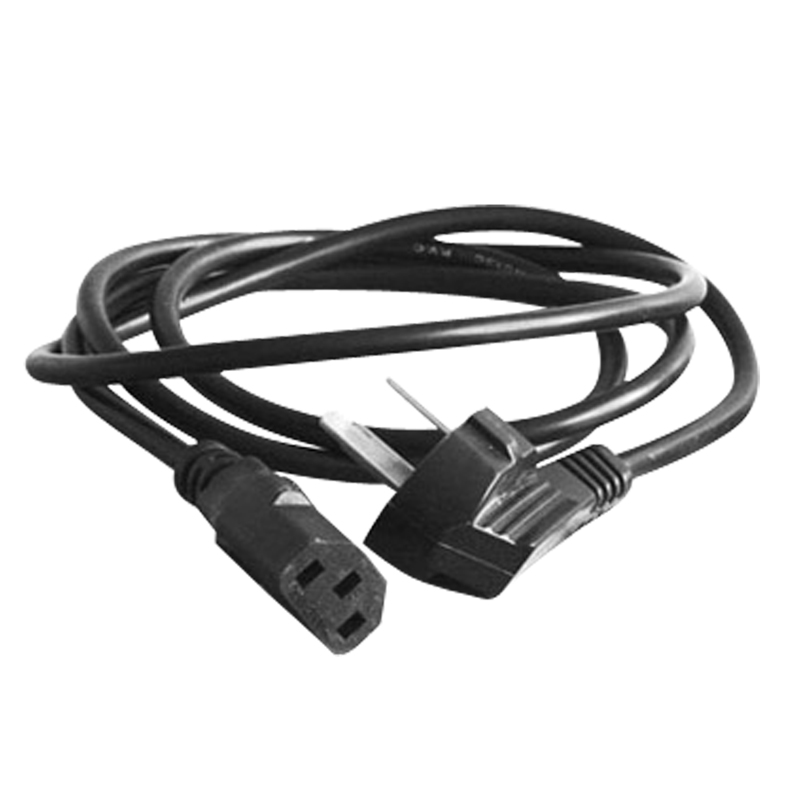

电源线

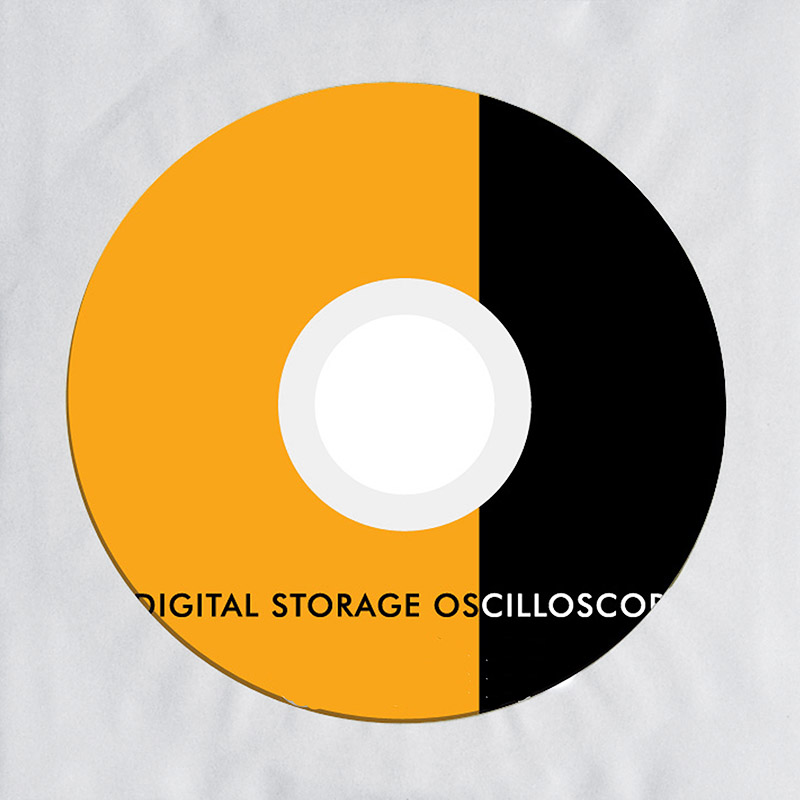

驱动光盘
产品说明书

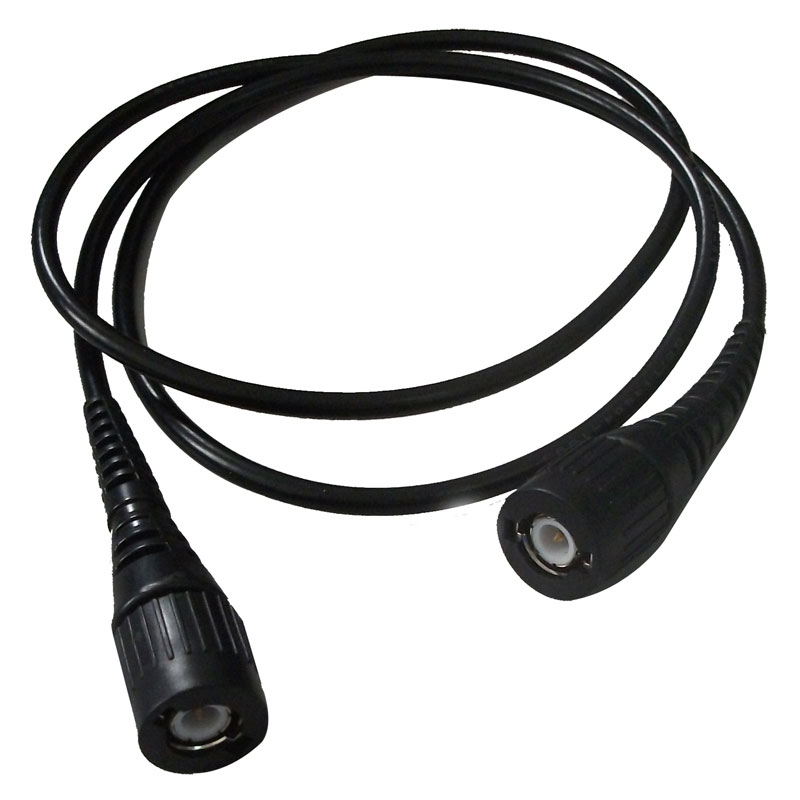

Q9线
